fischer svorníková kotva FBN II 16/100 GS s velkoplošnou podložkou gvz

Name: fischer svorníková kotva FBN II 16/100 GS s velkoplošnou podložkou gvz
Brand: fischer

Προϊόν(τα)

CAD výkres

Stáhnout obrázky

Hlavní výhody

FBN II dosahuje nejvyšších únosností při běžných kotevních hloubkách. Tím umožňuje snížit počet kotevních bodů a zmenšit rozměry kotevní desky.
Snížením kotevní hloubky se zkracuje doba vrtání, šetří se čas a zjednodušuje montáž.
Dlouhý závit kotvy vyvažuje rozměrové tolerance upevňovaného předmětu. Navíc je FBN II vhodná pro distanční montáže. Tím se zvyšuje všestrannost.
Jednoduchá montáž několika údery a minimálnímu posunu při utahování.
Nerezová ocel znamená stálou bezpečnost i při aplikaci ve vnějším prostředí.

Art.-Nr. 549953
Quattric II 16/260/310
Art.-Nr. 558792
FA-ST II M16
Art.-Nr. 531829
SDS Plus II 16/250/310

Hospodárná kotva s velkou podložkou do tlačené zóny betonu

Výhody

Velkoplošná podložka přiložená u varianty FBN II GS vytváří velkou styčnou plochu, a tak je s ní možné ukotvit např. prvky tesařských konstrukcí.
Podložka je předmontovaná na kotvě a tak se zkracuje doba montáže.
Ve standardní kotevní hloubce kotva dosahuje maximální únosnosti, a tak je možné snížit počet kotevních bodů a zmenšit kotevní desku.
Varianta je vhodná pro upevňované předměty s velkou tloušťkou.
Dlouhý závit vyrovnává rozměrové nepřesnosti kotveného předmětu a umožňuje použití kotvy pro distanční montáž.
Osazení několika údery kladivem a minimální prokluz při utahování kotvy podstatně zkracují a zjednodušují montáž.
Úderový čep na konci kotvy chrání závit před poškozením a umožňuje případnou demontáž.

fischer svorníková kotva FBN II GS s velkoplošnou podložkou je ocelový upevňovací prvek pro hospodárné kotvení do tlačené zóny betonu. S velkoplošnou podložkou a povrchovou úpravou galvanickým zinkováním je vhodná k upevnění dřevěných sloupků, pozednic i dalších tesařských prvků. Díky variabilní kotevní hloubce a dlouhému závitu je výjimečně všestranná. Osazuje se průvlečnou i předsazenou motáží a je vhodná i pro distanční upevnění.

Aplikace

Kotevní desky s podélnými otvory
Fasádní nosné konstrukce s podélnými otvory
Tesařské konstrukce
Do betonu s trhlinami
Kotvení dřevěných trámů

Stavební materiály

Schváleno pro:

Beton C20/25 až C50/60, tlačená zóna

Vhodná také pro:

Beton C12/15
Přírodní kámen s celistvou strukturou

Μπορείτε να βρείτε λεπτομερείς πληροφορίες σχετικά με τα δομικά υλικά στο έγγραφο καταχώρισης.

Πιστοποίηση

ETA-07/0211
DoP No. 0192

Princip funkce / montáž

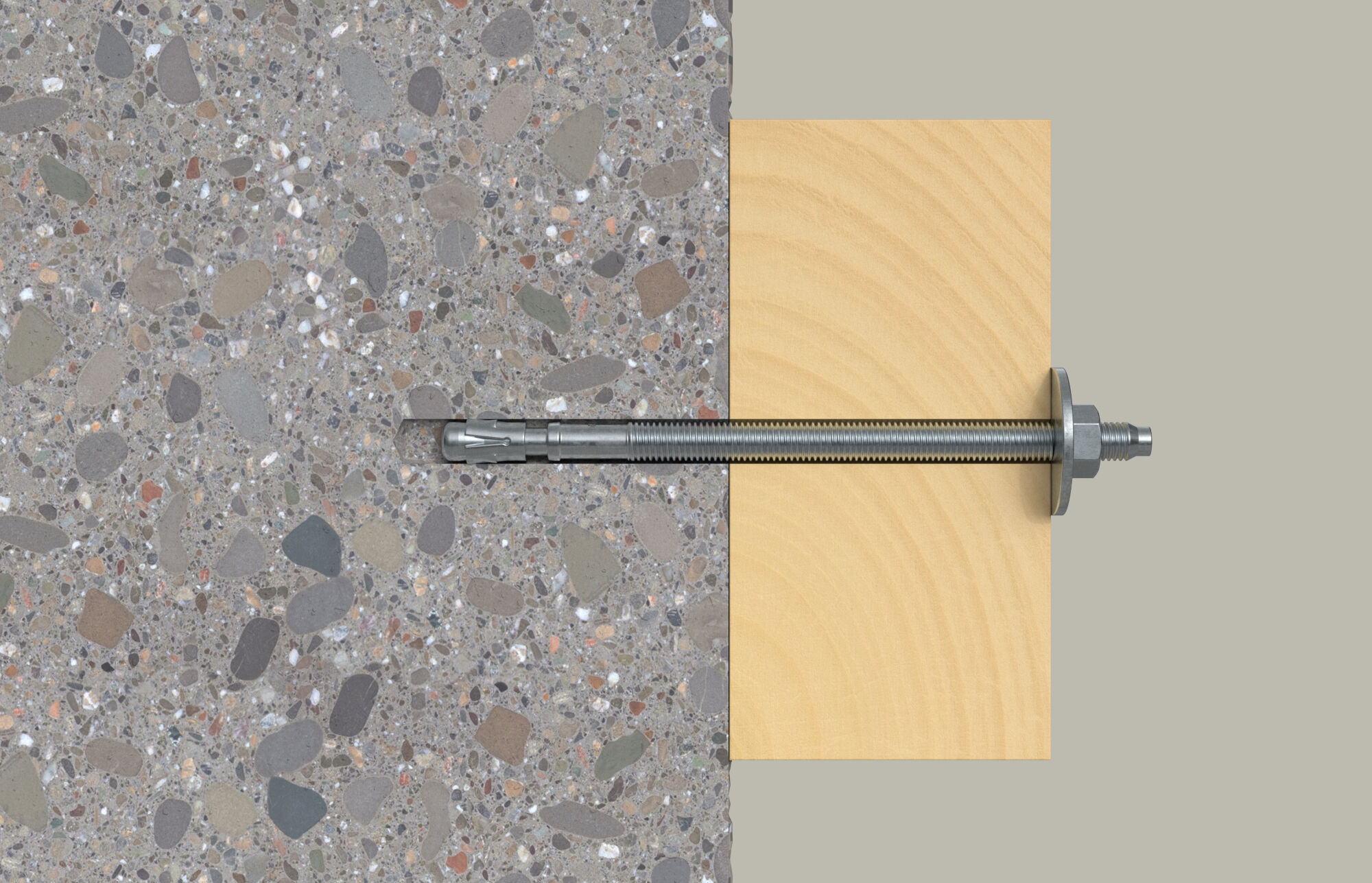

Kotva FBN II GS je vhodná pro průvlečnou nebo předsazenou montáž; podmíněně také pro distanční montáž.
Před montáží nastavte šestihrannou matici do optimální polohy (zarážecí čep vyčnívá asi 3 mm z šestihranné matice).
Při působení utahovacího momentu dojde ke vtažení kuželového čepu do rozpěrného pouzdra a tím se čep ukotví do stěny otvoru.
Vzhled hlavy umožňuje jednoduchou kontrolu ukotvení.
Při sériové montáži doporučujeme použití osazovacího nástroje na svorníkové kotvy FABS.

1 / 5

Osvědčení ETA
Jmenovitý průměr vrtáku ( d₀ )	16 mm
Minimální hloubka vrtaného otvoru při průvlečné montáži ( h₂ )	204 mm
Délka kotvy	218 mm
Max. užitná délka hef,stand/hef,red ( t_fix )	100 / 115 mm
Závit ( Ø x Délka )	M16 x 164 mm
Rozměr klíče	24 mm
Podložka U (vnější průměr x síla)	56 x 5 mm
Obal	Krabička
Balení	10 ks.
GTIN (EAN-Code)	4006209455883
