Vysoce výkonný šroub do betonu pro nejsnazší montáž

Šroub do betonu UltraCut FBS II 6 US

Name: Šroub do betonu UltraCut FBS II 6 US
Brand: fischer

Šroub do betonu fischer UltraCut FBS II 6 US je vyrobený z galvanicky pozinkované oceli. Má šestihrannou hlavu a integrovanou podložku. Díky tvaru hlavy je ideální k upevnění montážních lišt, potrubních tras, potrubí VZT apod. Při montáži šroubu rázovým utahovákem si závit sám vyřeže do betonu drážku a vytvoří tvarový zámek, který je zárukou vysoké únosnosti. Malý průměr a malá hloubka otvoru šetří síly montéra při vrtání velkého množství kotev. ETA certifikát umožňuje použití šroubu do tlačené i tažené zóny betonu a zahrnuje i požární odolnost R 120 pro ještě vyšší úroveň bezpečnosti.

Varianty výrobku

Stáhnout obrázky

Varianty výrobku

Schválení / zkušební protokoly

10 variant výrobku

Jmenovitý průměr vrtáku

Minimální hloubka vrtaného otvoru při průvlečné montáži

Délka šroubu

Hloubka zašroubování

Bit / Klíč

Obal

Vysvětlivky = Povolení dostupné— = Povolení nedostupné

Zobrazeno 10 z 10 variant

Výhody

První šroub do betonu v průměru 6 mm s variabilní kotevní hloubkou, která umožňuje přizpůsobit volbu výrobku skutečnému zatížení.
V souladu s ETA certifikátem lze šroub použít jak do tlačené tak do tažené zóny betonu, v obou případech s vysokou mírou bezpečnosti.
První šroub do betonu v průměru 6 mm, jehož použití je přípustné i v seizmicky aktívních oblastech kategorie C1.
UltraCut FBS II 6 je certifikovaný k vícenásobnému upevnění nenosných systémů. Lze ho tedy používat při montáži potrubních a kabelových tras i do předepjatých betonových desek s dutinami.
Při svislé montáži (do stropu či podlahy) není nutné čištění otvoru. Pouze při montáži do podlahy se musí vrtat otvor hlubší o 3 x průměr kotvy.
Z různých variant hlavy šroubu si lze vybrat tu nejvýhodnější pro konkrétní aplikaci.
Drážkování na spodní straně hlavy zamezuje náhodnému povolení šroubu a uvolnění spoje. Kotevní prvek je mnohem bezpečnější.
Speciální tvar hlavy usnadňuje upevnění montážních lišt.
Šroub je možné během montáže povolit, kotvený předmět vypodložit do požadované úrovně a spoj opět utáhnout.
Šroub do betonu UltraCut FBS II 6 mm lze použít i do plného zdiva.

Aplikace

Potrubní rozvody
Zavěšení potrubí

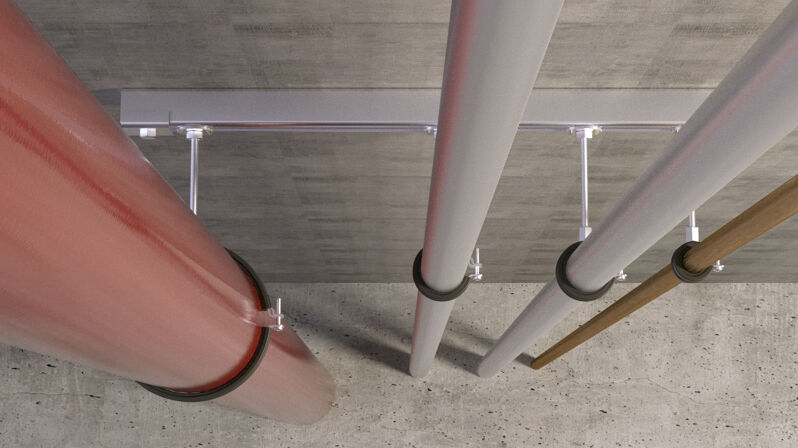

Upevnění montážní lišty
Předepjaté dutinové stropní desky
Kabelové trasy

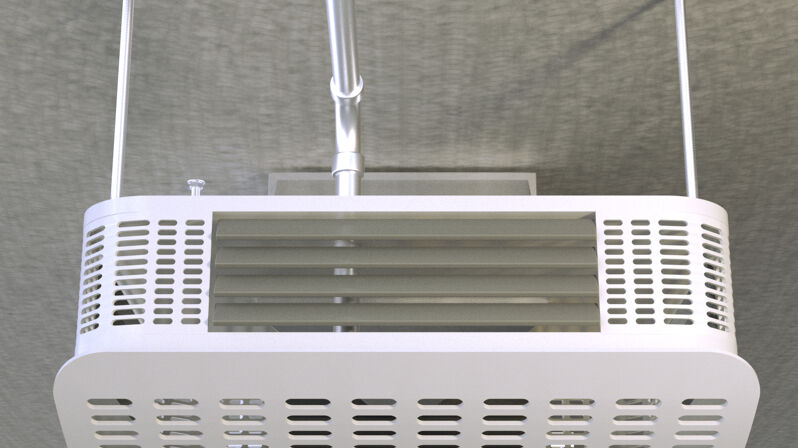

Vzduchotechnická potrubí
Upevnění děrovaných montážních pásek

Stavební materiály

Schváleno pro:

Beton C20/25 až C50/60, tažená i tlačená zóna
Vícenásobné upevnění nenosných systémů do předepjatých dutinových stropních desek z betonu C30/37 až C50/60.

Vhodná také pro:

Beton C12/15
Zdivo s hutnou strukturou
Plné stavební materiály

* Podrobější informace o stavebních materiálech jsou k dispozici v registračních dokumentech.document.

Certifikáty

ETA-15/0352
ETA-18/0242
ETA-20/0134
DoP No. 0185
DoP No. 0227
DoP No. 0311

Princip funkce / montáž

UltraCut FBS II 6 je v určitých variantách provedení vhodný pro průvlečnou nebo předsazenou montáž.
K montáži je nejvhodnější rázový utahovák doplněný o vhodnou průmyslovou hlavici nebo šroubovací nástavec TX vhodný pro průmyslové použití.
Otvory při svislé montáži (do stropu a podlahy) není nutné čistit, ale otvor do podlahy je nutné vrtat hlubší o 3 x průměr šroubu.
Šroub je namontován správně, pokud hlava šroubu svou spodní stranou zcela dosedá na upevňovaný předmět a nelze jej už dále utáhnout

Installation UltraCut FBS II 6 in concrete

1 / 7

Fixture adjustment

1 / 3

Additional for seismic applications

1 / 2

ETA - Evropské technické posouzení

pdf, ETA-15/0352

European Technical Assessment for fischer concrete screw ULTRACUT FBS II - Mechanical fasteners for use in concrete

Vytvořeno na 05. 10. 2020

POV - Prohlášení o vlastnostech

pdf, DoP No. 0227

Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical anchor for use in concrete)

Vytvořeno na 19. 10. 2020

ETA - Evropské technické posouzení

pdf, ETA-18/0242

European Technical Assessment for fischer concrete screw ULTRACUT FBS II - Fasteners for use in concrete for redundant non-structural systems

Vytvořeno na 13. 11. 2020

POV - Prohlášení o vlastnostech

pdf, DoP No. 0185

Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical fastener for use in concrete)

Vytvořeno na 27. 11. 2020

ETA - Evropské technické posouzení

pdf, ETA-20/0134

European Technical Assessment for fischer concrete screw UltraCut FBS II - Screw anchor for use in masonry

Vytvořeno na 14. 07. 2022

POV - Prohlášení o vlastnostech

pdf, DoP No. 0311

Declaration of Performance for fischer concrete screw UltraCut FBS II (screw anchor for use in masonry)

Vytvořeno na 28. 07. 2022

Návod k montáži

pdf,

fischer UltraCut FBS II 6 GVZ

Zatížení

pdf,

Marketingové materiály

pdf,

UltraCut FBS II.

Systémové příslušenství

Příklepový vrták Quattric II
96 variant(y)

Osvědčení ETA
Osvědčení DIBt
Jmenovitý průměr vrtáku ( d₀ )	6 mm
Minimální hloubka vrtaného otvoru při průvlečné montáži ( h₂ )	50 mm
Délka šroubu ( l_s )	40 mm
Hloubka zašroubování ( h_nom,min - h_nom,max )	25 - 35 mm
Bit / Klíč	10
Obal	Krabička
Balení	100 ks.
GTIN (EAN-Code)	4048962329483

Osvědčení ETA
Osvědčení DIBt
Jmenovitý průměr vrtáku ( d₀ )	6 mm
Minimální hloubka vrtaného otvoru při průvlečné montáži ( h₂ )	50 mm
Délka šroubu ( l_s )	40 mm
Hloubka zašroubování ( h_nom,min - h_nom,max )	25 - 35 mm
Bit / Klíč	SW13
Obal	Krabička
Balení	100 ks.
GTIN (EAN-Code)	4048962413465

Osvědčení ETA
Osvědčení DIBt
Jmenovitý průměr vrtáku ( d₀ )	6 mm
Minimální hloubka vrtaného otvoru při průvlečné montáži ( h₂ )	70 mm
Délka šroubu ( l_s )	60 mm
Hloubka zašroubování ( h_nom,min - h_nom,max )	25 - 55 mm
Bit / Klíč	10
Obal	Krabička
Balení	100 ks.
GTIN (EAN-Code)	4048962329490

Osvědčení ETA
Osvědčení DIBt
Jmenovitý průměr vrtáku ( d₀ )	6 mm
Minimální hloubka vrtaného otvoru při průvlečné montáži ( h₂ )	70 mm
Délka šroubu ( l_s )	60 mm
Hloubka zašroubování ( h_nom,min - h_nom,max )	25 - 55 mm
Bit / Klíč	SW13
Obal	Krabička
Balení	100 ks.
GTIN (EAN-Code)	4048962413472

Osvědčení ETA
Osvědčení DIBt
Jmenovitý průměr vrtáku ( d₀ )	6 mm
Minimální hloubka vrtaného otvoru při průvlečné montáži ( h₂ )	90 mm
Délka šroubu ( l_s )	80 mm
Hloubka zašroubování ( h_nom,min - h_nom,max )	25 - 55 mm
Bit / Klíč	10
Obal	Krabička
Balení	100 ks.
GTIN (EAN-Code)	4048962329506
