Stavěcí podložka FAW k upevnění montážních lišt s požární certifikací

Stavěcí podložka FAW

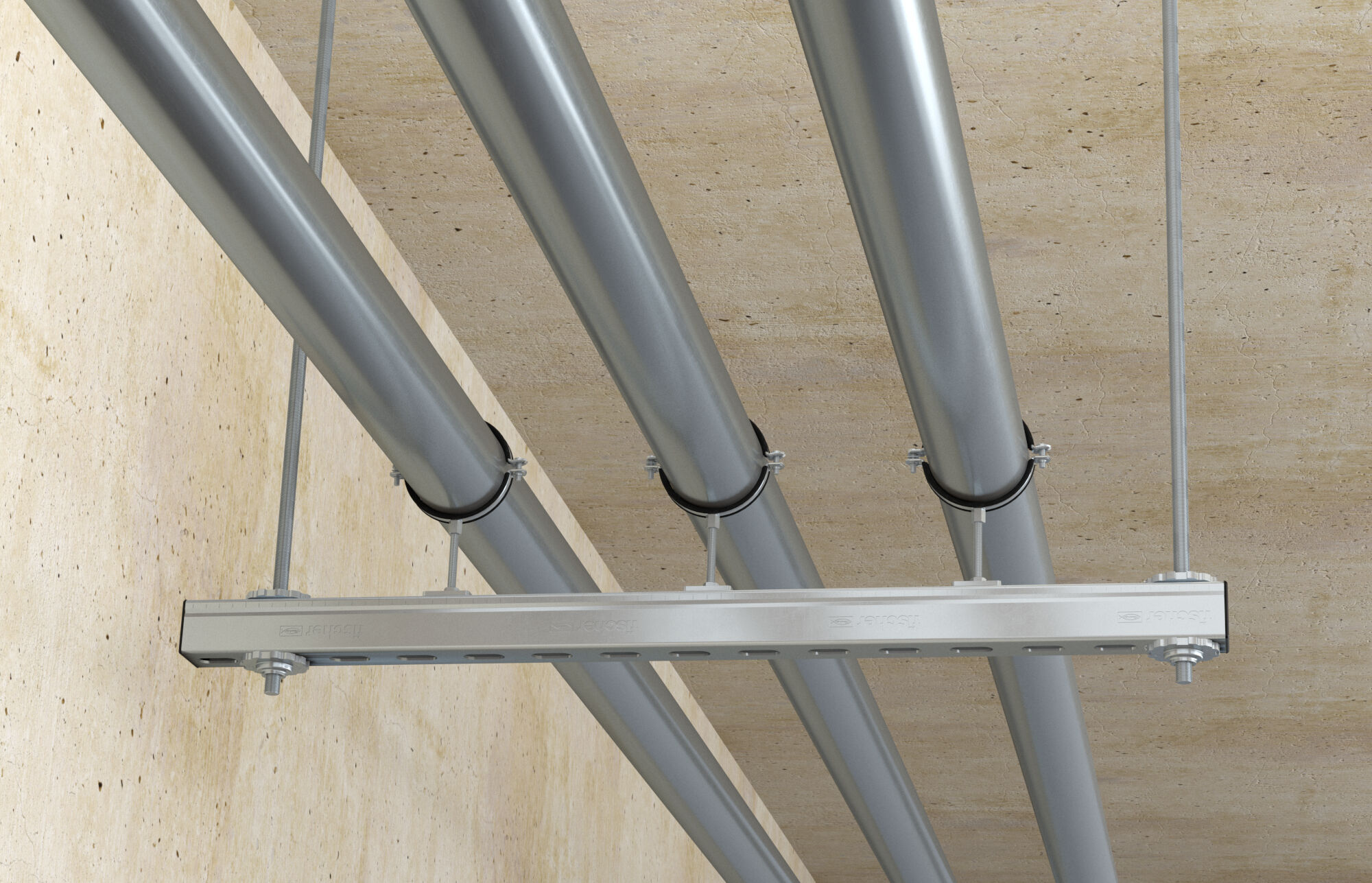

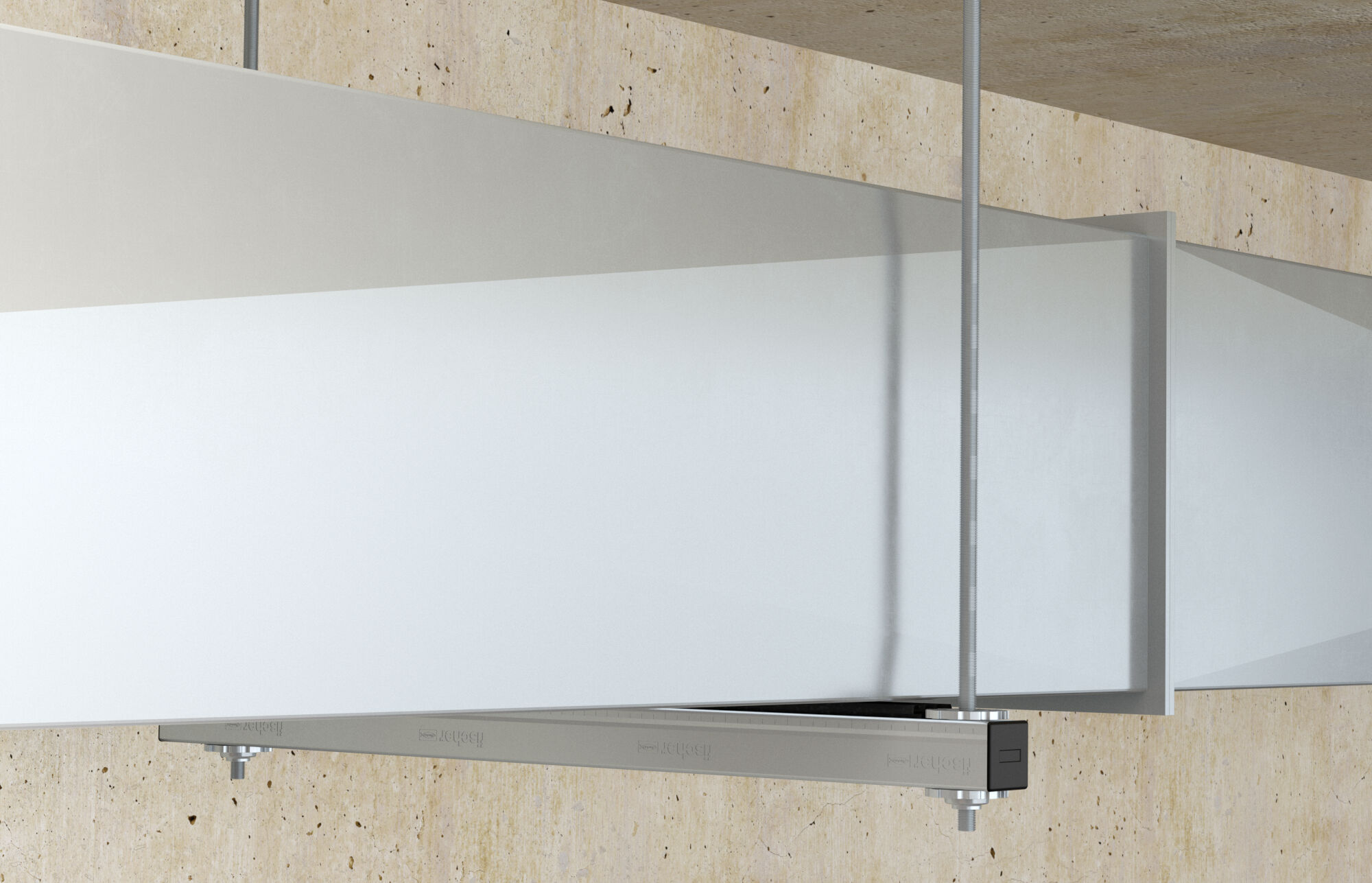

Stavěcí podložka FAW se používá k výškovému nastavení a stabilizaci montážních lišt FUSzavěšených pomocí závitových tyčí. K jejímu použií není zapotřebí žádného nářadí. Specifický tvar podložky pomáhá vedení závitové tyče skrz lištu a stabilizaci její polohy. Požární test report umožňuje použití FAW v únikových a záchranných tunelech. Povrchová úprava galvanickým pozinkováním poskytuje dostatečnou ochranu proti korozivním vlivům ve vnitřním suchém prostředí.

Varianty výrobku

Stáhnout obrázky

Varianty výrobku

3 variant výrobku

Závit

Průměr

Výška

Tloušťka

Max. doporučené statické zatížení (osový tah)

Zobrazeno 3 z 3 variant

Výhody

Požární test report podle MLAR/EN 1366 je zárukou nezávisle prověřené bezpečnosti.
Upevnění a výškové nastavení zavěšené lišty FUS lze provést bez nářadí jednoduše rukou.
Stupňovitý tvar podložky FAW, který tvoří s otevřenou stranou lišty tvarový zámek, stabilizuje spojení mezi závitovou tyčí a montážní lištou.
FAW nahrazuje kombinaci upínací podložky, matice do profilu a šestihranné matice.
Dodatečné výškové nastavení zatížené montážní lišty lze s FAW provést pomocí hákového klíče DIN 1810-A40-42

Vlastnosti

Materiál: ocel
Povrchová úprava: galvanické pozinkování

Závit ( M )	M8
Průměr ( d )	21,5 mm
Výška ( H )	10 mm
Výška	7,5 mm
Tloušťka ( S )	4 mm
Max. doporučené statické zatížení (osový tah) ( N_empf. )	6,5 kN
Balení	50 ks.
GTIN (EAN-Code)	4048962552799

Závit ( M )	M10
Průměr ( d )	21,5 mm
Výška ( H )	10 mm
Výška	7,5 mm
Tloušťka ( S )	4 mm
Max. doporučené statické zatížení (osový tah) ( N_empf. )	10,4 kN
Balení	50 ks.
GTIN (EAN-Code)	4048962552805

Závit ( M )	M12
Průměr ( d )	21,5 mm
Výška ( H )	12 mm
Výška	7,5 mm
Tloušťka ( S )	4 mm
Max. doporučené statické zatížení (osový tah) ( N_empf. )	10,9 kN
Balení	50 ks.
GTIN (EAN-Code)	4048962552812
