Objímka na potrubí masiv FMFSC
Objímky FMFSC lze kombinovat se sáněmi FMFS k uložení těžkého potrubí na montážní lišty FMP.
Varianty výrobku
Stáhnout obrázky
Varianty výrobku
Filtr
Rozsah upevnění
Filtr
18 variant výrobku
Rozměr
Rozsah upevnění
Šířka B1
Šířka x tloušťka pásoviny
Uzavírací šroub
Utahovací moment
FMFSC 25
Obj. č. 547905
1
[in]
34
[mm]
72
[mm]
30 x 5
[mm]
M10
30
[N·m]
Rozměr
1
in
Rozsah upevnění
(
D
)
34
mm
Šířka B1
(
B
)
72
mm
Šířka x tloušťka pásoviny
(
b x s
)
30 x 5
mm
Uzavírací šroub
M10
Utahovací moment
(
T
inst
)
30
N·m
Balení
1
ks.
GTIN (EAN-Code)
4048962339703
FMFSC 32
Obj. č. 547906
1 1/4
[in]
43
[mm]
82
[mm]
30 x 5
[mm]
M10
30
[N·m]
Rozměr
1 1/4
in
Rozsah upevnění
(
D
)
43
mm
Šířka B1
(
B
)
82
mm
Šířka x tloušťka pásoviny
(
b x s
)
30 x 5
mm
Uzavírací šroub
M10
Utahovací moment
(
T
inst
)
30
N·m
Balení
1
ks.
GTIN (EAN-Code)
4048962339710
FMFSC 40
Obj. č. 547907
1 1/2
[in]
49
[mm]
88
[mm]
30 x 5
[mm]
M10
30
[N·m]
Rozměr
1 1/2
in
Rozsah upevnění
(
D
)
49
mm
Šířka B1
(
B
)
88
mm
Šířka x tloušťka pásoviny
(
b x s
)
30 x 5
mm
Uzavírací šroub
M10
Utahovací moment
(
T
inst
)
30
N·m
Balení
1
ks.
GTIN (EAN-Code)
4048962339727
FMFSC 50
Obj. č. 547909
2
[in]
61
[mm]
108
[mm]
40 x 6
[mm]
M12
50
[N·m]
Rozměr
2
in
Rozsah upevnění
(
D
)
61
mm
Šířka B1
(
B
)
108
mm
Šířka x tloušťka pásoviny
(
b x s
)
40 x 6
mm
Uzavírací šroub
M12
Utahovací moment
(
T
inst
)
50
N·m
Balení
1
ks.
GTIN (EAN-Code)
4048962339741
FMFSC 65
Obj. č. 547910
2 1/2
[in]
77
[mm]
122
[mm]
40 x 6
[mm]
M12
50
[N·m]
Rozměr
2 1/2
in
Rozsah upevnění
(
D
)
77
mm
Šířka B1
(
B
)
122
mm
Šířka x tloušťka pásoviny
(
b x s
)
40 x 6
mm
Uzavírací šroub
M12
Utahovací moment
(
T
inst
)
50
N·m
Balení
1
ks.
GTIN (EAN-Code)
4048962339758
FMFSC 80
Obj. č. 547911
3
[in]
89
[mm]
136
[mm]
40 x 6
[mm]
M12
50
[N·m]
Rozměr
3
in
Rozsah upevnění
(
D
)
89
mm
Šířka B1
(
B
)
136
mm
Šířka x tloušťka pásoviny
(
b x s
)
40 x 6
mm
Uzavírací šroub
M12
Utahovací moment
(
T
inst
)
50
N·m
Balení
1
ks.
GTIN (EAN-Code)
4048962339765
FMFSC 100
Obj. č. 547913
4
[in]
115
[mm]
172
[mm]
50 x 8
[mm]
M16
100
[N·m]
Rozměr
4
in
Rozsah upevnění
(
D
)
115
mm
Šířka B1
(
B
)
172
mm
Šířka x tloušťka pásoviny
(
b x s
)
50 x 8
mm
Uzavírací šroub
M16
Utahovací moment
(
T
inst
)
100
N·m
Balení
1
ks.
GTIN (EAN-Code)
4048962339789
FMFSC 125
Obj. č. 547915
5
[in]
140
[mm]
204
[mm]
50 x 8
[mm]
M16
100
[N·m]
Rozměr
5
in
Rozsah upevnění
(
D
)
140
mm
Šířka B1
(
B
)
204
mm
Šířka x tloušťka pásoviny
(
b x s
)
50 x 8
mm
Uzavírací šroub
M16
Utahovací moment
(
T
inst
)
100
N·m
Balení
1
ks.
GTIN (EAN-Code)
4048962339802
FMFSC 150
Obj. č. 547918
6
[in]
169
[mm]
232
[mm]
50 x 8
[mm]
M16
100
[N·m]
Rozměr
6
in
Rozsah upevnění
(
D
)
169
mm
Šířka B1
(
B
)
232
mm
Šířka x tloušťka pásoviny
(
b x s
)
50 x 8
mm
Uzavírací šroub
M16
Utahovací moment
(
T
inst
)
100
N·m
Balení
1
ks.
GTIN (EAN-Code)
4048962339826
FMFSC 200
Obj. č. 547919
8
[in]
220
[mm]
284
[mm]
50 x 8
[mm]
M16
100
[N·m]
Rozměr
8
in
Rozsah upevnění
(
D
)
220
mm
Šířka B1
(
B
)
284
mm
Šířka x tloušťka pásoviny
(
b x s
)
50 x 8
mm
Uzavírací šroub
M16
Utahovací moment
(
T
inst
)
100
N·m
Balení
1
ks.
GTIN (EAN-Code)
4048962339833
FMFSC 250/50
Obj. č. 547921
10
[in]
273
[mm]
348
[mm]
50 x 8
[mm]
M16
100
[N·m]
Rozměr
10
in
Rozsah upevnění
(
D
)
273
mm
Šířka B1
(
B
)
348
mm
Šířka x tloušťka pásoviny
(
b x s
)
50 x 8
mm
Uzavírací šroub
M16
Utahovací moment
(
T
inst
)
100
N·m
Balení
1
ks.
GTIN (EAN-Code)
4048962339857
FMFSC 300
Obj. č. 547922
—
—
—
—
—
—
Rozměr
—
Rozsah upevnění
—
Šířka B1
—
Šířka x tloušťka pásoviny
—
Uzavírací šroub
—
Utahovací moment
—
Balení
1
ks.
GTIN (EAN-Code)
4048962339864
FMFSC 350
Obj. č. 547923
—
—
—
—
—
—
Rozměr
—
Rozsah upevnění
—
Šířka B1
—
Šířka x tloušťka pásoviny
—
Uzavírací šroub
—
Utahovací moment
—
Balení
1
ks.
GTIN (EAN-Code)
4048962339871
FMFSC 400
Obj. č. 547924
—
—
—
—
—
—
Rozměr
—
Rozsah upevnění
—
Šířka B1
—
Šířka x tloušťka pásoviny
—
Uzavírací šroub
—
Utahovací moment
—
Balení
1
ks.
GTIN (EAN-Code)
4048962339888
FMFSC 450
Obj. č. 547925
—
—
—
—
—
—
Rozměr
—
Rozsah upevnění
—
Šířka B1
—
Šířka x tloušťka pásoviny
—
Uzavírací šroub
—
Utahovací moment
—
Balení
1
ks.
GTIN (EAN-Code)
4048962339895
FMFSC 500
Obj. č. 547926
—
—
—
—
—
—
Rozměr
—
Rozsah upevnění
—
Šířka B1
—
Šířka x tloušťka pásoviny
—
Uzavírací šroub
—
Utahovací moment
—
Balení
1
ks.
GTIN (EAN-Code)
4048962339901
FMFSC 600
Obj. č. 547927
—
—
—
—
—
—
Rozměr
—
Rozsah upevnění
—
Šířka B1
—
Šířka x tloušťka pásoviny
—
Uzavírací šroub
—
Utahovací moment
—
Balení
1
ks.
GTIN (EAN-Code)
4048962339918
FMFSC ø159
Obj. č. 547916
—
—
—
—
—
100
[N·m]
Rozměr
—
Rozsah upevnění
—
Šířka B1
—
Šířka x tloušťka pásoviny
—
Uzavírací šroub
—
Utahovací moment
(
T
inst
)
100
N·m
Balení
1
ks.
GTIN (EAN-Code)
4048962339819
Zobrazeno 18 z 18 variant
Výhody / popis
Výhody
Uložení těžkého potrubí do průměru DN250.
Vlastnosti
Materiál: ocel S235JR (číslo mat. 1.0038) podle DIN EN 10025-2
Povrchová úprava: žárové pozinkování, min. 55 μm, podle DIN EN ISO 1461
Šrouby: ocel třídy 8.8
Matice:
ocel pevnostní třídy 8
Použití a certifikáty
Aplikace
Uložení těžkého potrubí do průměru DN250.

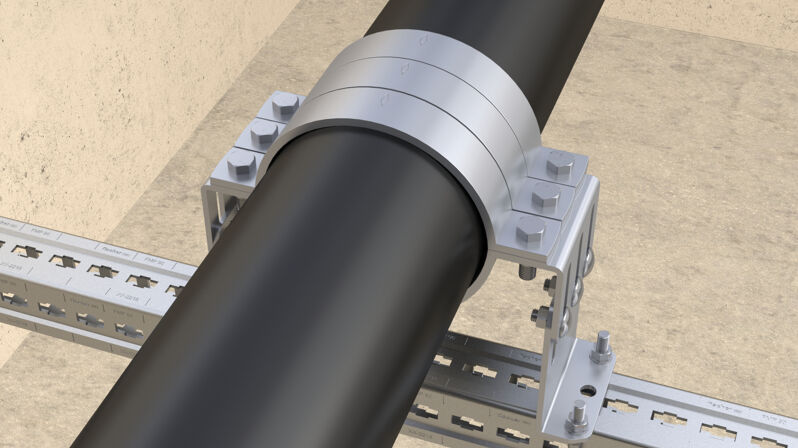

Se sáněmi FMFS se výborně hodí ke konstrukci pevného bodu.
Návod k montáži
1
/ 3
1
2
3
