fischer nosník SolarMetal L H50 110 mm EPDM AL, Aluminium

Name: fischer nosník SolarMetal L H50 110 mm EPDM AL, Aluminium
Brand: fischer

Varianty výrobku

Stáhnout obrázky

Hlavní výhody

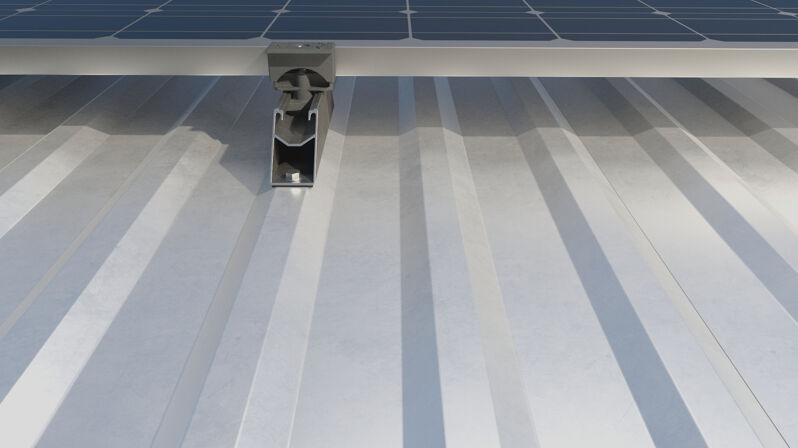

Montážní prvek k umístění FV panelů s vodorovnou orientací na střechy s trapézovým plechem.
Výška 50 mm zlepšuje proudění vzduchu po panelem.

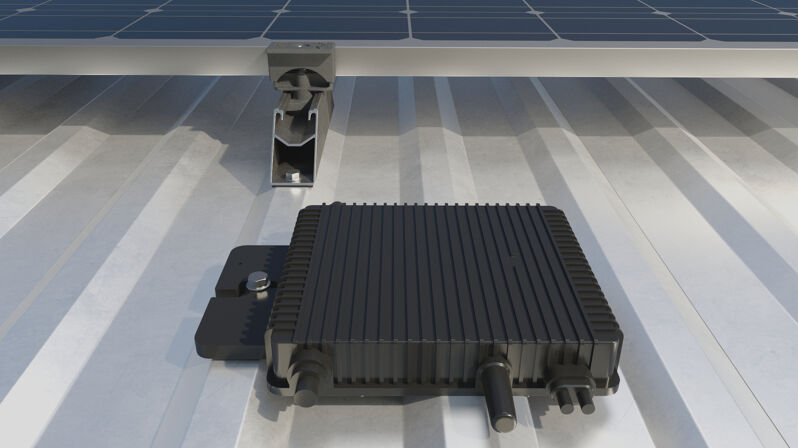

Umožňuje použití optimizérů.
Připravený pro montáž - šetří čas.
Používá se s trhacími nýty ALG nebo samořeznými šrouby Solar 6x25 EPDM

Obj. č. 538881
PMCU černý
Obj. č. 561722
PM C 28-34 ČERNÝ
Obj. č. 545769
ALG 5,2x20
Obj. č. 511093
PM C 28-34
Obj. č. 519784
PMU
Obj. č. 538880
PMCU
Obj. č. 534352
PMU černý
Obj. č. 567188
Solar-Screw 6x25 A2 EPDM

Hliníkový prvek k upevnění vodorovně orientovaných FV panelů na střechy s trapézovým plechem

Výhody

Výška nosníku zvětšuje mezeru mezi panelem a střechou a zlepšuje proudění vzduchu a umožňuje montáž optimizérů.
Předvrtané otvory pro trhací nýty anebo pro samovrtné šrouby.
Rychlé upevění díky snadnému přístupu k otvorům.
Upevnění segmentovým nosníkem předchází potížím s tepelnou roztažností.
Umístěná těsnicí vrstva EPDM představuje další urychlení montáže.

110 milimetrů dlouhý segment nosníku sloužít k upevnění FV panelů na střechy s trapézovým plechem.Výška 50 mm zlepšuje proudění vzduchu a větrání pod panelem a umožňuje umístění optimizérů, které zlepšují výkon elektrárny. Upevňuje se na hřbety trapézu trhacími nýty nebo samořeznými šrouby. Proto jsou řezy šikmé, aby umožnily přístup kotevního prvku a nářadí. Na spodní straně dlouhé 210 mm je nalepená vrstva pryže EPDM a dva průchozí otvory

Vlastnosti

Hliníková slitina EN AW 6060 T6 podle EN 755-2
Těsnění z EPDM, tloušťka 2 mm

Princip funkce / montáž

Rozvrhněte umístění segmentů s přihlédnutím k rozměrům FV panelů, jejich orientaci a vzdálenosti mezi hřbety trapézu.
Umístěte segmenty na hřbet trapézu.
Upevněte segmenty za každý připravený otvor.

Upevnění s trhacími nýty ALG:

Vyvrtejte do plechu otvor 5,5 mm
Upevněte segment nýtem

Upevnění samovrtnými šrouby

Upevněte segment skrz otvor bez předvrtání otvoru do trapézu

1 / 5

1 / 4

1 / 3

Délka	210 mm
Výška( H )	50 mm
Průměr otvoru( D )	5,5 mm
Osazená EPDM	Jo
Tloušťka EPDM	2
Průřez profilu	3,06 cm²
Moment setrvačnosti( l_y )	7,01 cm4
Moment setrvačnosti( l_z )	8,46 cm4
Modul průřezu( W_z )	3,69 cm³
Modul průřezu( W_y )	3,38 cm³
Počet vyvrtaných otvorů	2
Váha kg/m	0,826 kg/m
Balení	50 ks.
GTIN (EAN-Code)	8001132121924

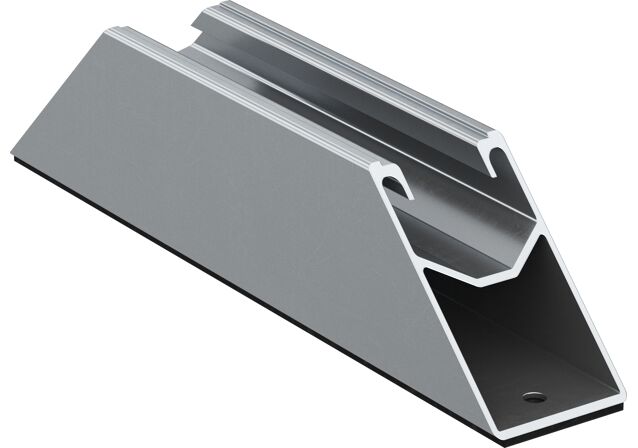

fischer nosník SolarMetal L H50 110 mm EPDM AL, Aluminium
