Požární odolnost pro montážní systémy SaMontec

K bezpečnému a spolehlivému uložení médií technického zařízení budov již řadu let slouží montážní systém fischer SaMontec. Po jeho vylepšení a doplnění vám můžeme nabídnout ucelený sortiment potřebný pro uložení elektrických i datových kabelů, plastového a kovového potrubí s izolací i bez ní, vzduchotechnického potrubí a chladicích médií se zaručenou nosností v případě požáru do 120 minut.

Zaručená požární odolnost montovaných podpůrných konstrukcí TZB

Protipožární ochrana je předmětem zájmu všech subjektů, které mají co do činění se stavebním dílem po jeho dokončení. Hlídá si ji uživatel, investor i pojišťovna. Minimalizovat majetkové ztráty, předejít zraněním a úmrtí uživatelů stavby je cílem pasivní i aktivní požární ochrany. U plánování pasivní požární ochrany (která má zamezit šíření požáru, zranění a ztrátám na životech a majetku) je nutné znát chování prvků a materiálů, které jsou její součástí. Těžko by šlo navrhnout požárně dělicí konstrukce bez znalosti jejich požární odolnosti.

Uložení vedení TZB zdánlivě mezi prostředky požární ochrany nepatří (nepočítáme-li mezi ně prvky stabilních hasicích zařízení), ale ve skutečnosti je tomu právě naopak. Uložení datových kabelů, vodovodních a vzduchotechnických potrubí apod. sice nemusí v čase požárního poplachu fungovat (jistě nám nebude vadit, že si nemůžeme umýt ruce nebo že nefunguje připojení k internetu, když v budově hoří), ale nepochybně nesmí ohrozit při evakuaci lidi pádem kvůli selhání upevňovacích prvků.

Lehký montážní systém FLS

Montážní systém fischer FLS je určen pro uložení lehkého plastového a kovového potrubí. Jeho výhodou je především rychlost. Lišty, konstrukční prvky a spojovací šrouby jsou tvarované tak, aby sestavení rovinné nebo prostorové konstrukce bylo otázkou několika minut. Navíc pákové nůžky ke stříhání lišt znamenají konec používání úhlových brusek, hluku, nečistot a zvýšeného nebezpeční při montáži.

Konvexní prolisy na styčných plochách zajišťují vzájemnou polohovou stabilitu prvků před utažením spojovacích šroubů a některé spojky dovolují svým tvarem sestavit více typů detailu.

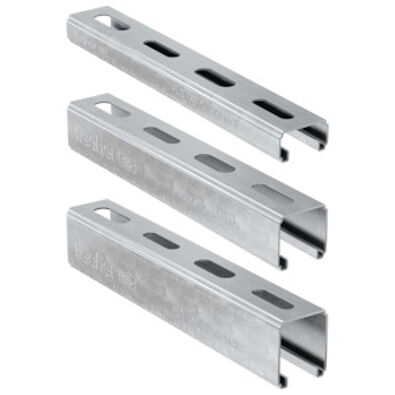

Součástí fischer FLS je montážní lišta FLS 37. V průřezu má na výšku 37 mm a vyrábí se v délkách dva, tři a šest metrů. Z lišty navařením kotevní desky vzniká konzola ALK 37. Společně s několika málo prvky systému byl pro lištu a konzolu vydán nezávislou laboratoří (MFPA Lipsko) inženýrský posudek, který zaručuje za určitých podmínek požární odolnost až 120 minut.

Montážní systém pro lehká potrubí a kabely

Hodnoty zatížení se podle typu a požadované požární odolnosti různí od několika málo kilogramů až do cca 1,5 kN. Je však nutné dodržet konfiguraci, která byla odzkoušena a k montáži použít uvedené systémové prvky:

upínací podložku HK 31
posuvnou matici FSM Clix P
matice DIN 934
podložky s vnějším průměrem 40 mm nebo větším
závitové tyče DIN 976-1, min. 4.8

Normované díly vč. podložek musejí mít povrchovou úpravu galvanickým pozinkováním tloušťky min. 3 µm, i když povrchová úprava na požární odolnost vliv nemá.

Detaily montáže a konkrétní hodnoty zatížení pro F30 – F120 hledejte v tomto dokumentu.

Montážní systém FUS

S vydáním certifikátu ETA 21/0140 pro montážní lišty FUS končí veškeré domněnky jako „to by spadnout nemělo“ anebo „pravděpodobně to unese“.

V dokumentu jsou uvedené všechny rozměry všech variant montážních lišt včetně toho podstatného – hodnoty všech statických veličin důležitých pro návrh. Na uvedení rozměrů, průřezů a dalších není nic převratného. Vše bylo možné najít v našem katalogu i technických příručkách poprvé již před mnoha lety. Koneckonců – spolehlivý návrh bez toho nelze provést. S vydáním Evropského technického posouzení se mění spolehlivost uváděných údajů:

všechny údaje byly prověřeny nezávislou certifikační osobou
v rámci procesu certifikace jsme museli dokladovat výrobní postupy a zaručit, že se nebudou měnit nebo že případné změny nebudou mít negativní vliv
všechny výrobní závody, v nichž se montážní lišty a konstrukční prvky vyrábí, byly podrobeny inspekci

Chování lišt a konzol FUS při účincích požáru

Z porovnání montážních lišt FLS a FUS v kategorii „Nosnost“ vyjde systém FUS jako nezpochybnitelný vítěz. Je tak i navržený, proto není divu. I chování lišt FUS při zatěžování požární teplotní křivkou podle DIN EN 1363-1 bylo podrobeno zkoumání v lipských laboratořích MFPA.

Výsledkem je test report GS 3.2/14-175-4 z 2. března 2020. Na základě údajů v něm uvedených lze spolehlivě a bezpečně navrhnout uložení potrubí a vedení s požadovanou nosností i v případě vypuknutí požáru.

V dokumentu jsou uvedeny nosnosti, napětí v materiálu, průhyby a zejména výčet prvků, které je nutné pro dosažení certifikovaného výkonu použít. Například normovaný spojovací materiál, upínací podložky HK 41 či prostorově vyztužené úhelníky UWS / PUWS.

Evropské technické posouzení a test report o požární odolnosti vybraných systémových prvků vypovídá o kvalitě našich výrobků, kontrole výroby a našem know-how o problematice uložení TZB a požární ochraně. Jako váš spolehlivý partner vám dokážeme ulevit od strastí s přípravou a návrhem projektu, poradenstvím a aktivní účastí přímo na místě stavby.

Neváhejte kontaktovat naše technické oddělení na e-mailové adrese technik@fischer-cz.cz
