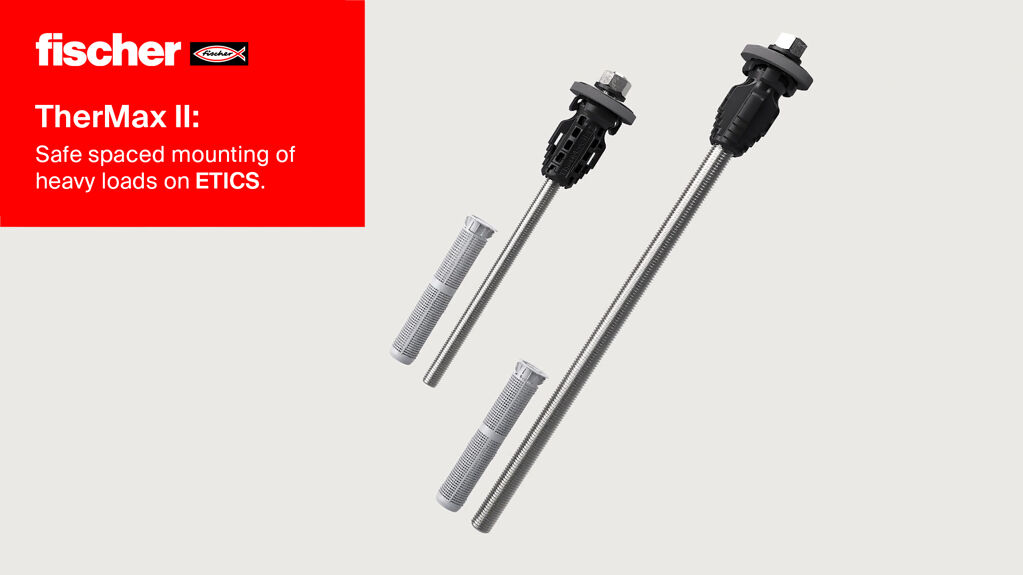

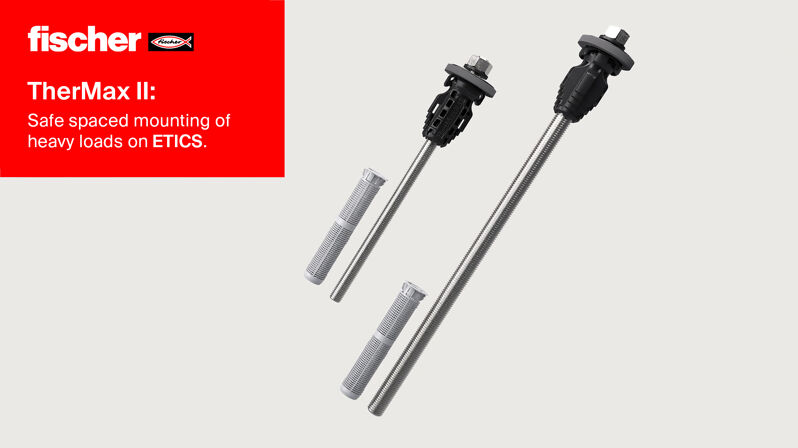

Kotva pro distanční upevnění TherMax II

Varianty výrobku

7 variant výrobku

Závitová tyč

Závit

Připojovací závit

Celková délka

Utahovací moment

Obsah

Zobrazeno 7 z 7 variant

Výhody

Proti chladový kužel z tvrzeného plastu vyztuženého skelnými vlákny přerušuje tepelný most mezi nosnou závitovou tyčí zakotvenou ve zdi a vnějším upevňovacím kolíkem.
Díky svému optimalizovanému tvaru se kužel zafrézuje do fasády čistě a bez jejího poškození. Kužel se zafrézuje sám během montáže snadno i přes odolnou omítku.
Kloubové spojení krytky a proti chladového kužele umožňuje kompenzovat šikmo vyvrtané otvory až do sklonu 5°.
Těsnicí kroužek z EPDM se spolu s krytkou usazuje na kotvu v závěru montáže. Těsnění se tak nemůže poškodit o omítku a vždy zaručuje 100 % odolnost proti průniku vlhkosti a dešťové vody. Utěsnění spáry kolem proti chladového kužele tmelem nebo stavebním lepidlem není nutné.
S kotvou TherMax II lze upevňovat na zateplené fasády s tloušťkou nenosných vrstev až 300 mm (na betonu), resp. 250 mm (na svisle děrovaném zdivu). Vnitřní nosná tyč se během montáže zkrátí na potřebnou délku.
Kotva je spolu s vysoko zátěžovými chemickými injektážními maltami certifikovaná pro použití do všech běžných stavebních materiálů.
Polohu proti chladového kužele a nerezového upevňovacího kolíku lze v závěru montáže podle potřeby upravit bez potřeby speciálních nástrojů.
Vnější upevňovací prvky jsou z nerezové oceli a dlouhodobě odolné proti korozivním vlivům venkovního prostředí.

Aplikace

Kotevní body s přerušeným tepelným mostem pro:

Stavební materiály

Certifikovaná pro:

* Bližší informace hledejte v certifikačních dokumentech nebo žádejte na našem technickém oddělení.

Certifikáty

Princip funkce / montáž

Kotva TherMax II je určená pro předsazenou montáž.
Proti chladový kužel si sám vyfrézuje lůžko potřebného tvaru skrz omítku do tepelně izolační desky.
Proti chladový kužel snižuje tepelné ztráty na minimum.
Při montáži skrz silné a tvrdé omítky (např. s cementovou stěrkou) nebo při sériové montáži se doporučuje použít přiloženou kovovou frézu, která účinně odolné vrstvy odstraní.
Šikmo vyvrtaný otvor je možné díky kloubovému upevnění krytky na proti chladovém kuželu kompenzovat do odchylky 5°.
Těsnicí pružná podložka z EPDM se po upevnění těla kotvy umístí spolu s krytkou na proti chladový kužel a zamezuje průniku vody do fasády i při prudkém lijavci.
Polohu proti chladového kužele a upevňovacího závitového kolíku lze mírně podle potřeby upravit.

1 / 11

Závitová tyč( Ø x Délka )	M12 x 204 mm
Závit( M )	—
Připojovací závit( A )	M12
Celková délka( l )	240 mm
Utahovací moment( T_inst )	20 N·m
Obsah	20 x TherMax II M12x240 20 x Sítko do děrovaného zdiva 20x130 5 x Bit 5 x Kovová fréza 5 x Návod k montáži
Obal	Krabička
Balení	20 ks.
GTIN (EAN-Code)	4048962541595

Závitová tyč( Ø x Délka )	M12 x 204 mm
Závit( M )	—
Připojovací závit( A )	M12
Celková délka( l )	240 mm
Utahovací moment( T_inst )	20 N·m
Obsah	2 x TherMax II M12x240 2 x Sítko do děrovaného zdiva 20x130 1 x Bit 1 x Kovová fréza 1 x Návod k montáži
Obal	Krabička
Balení	2 ks.
GTIN (EAN-Code)	4048962541601

Závitová tyč( Ø x Délka )	M16 x 264 mm
Závit( M )	—
Připojovací závit( A )	M12
Celková délka( l )	300 mm
Utahovací moment( T_inst )	20 N·m
Obsah	20 x TherMax II M16x300 20 x Sítko do děrovaného zdiva 20x130 5 x Bit 5 x Kovová fréza 5 x Prodlužovací hadička na statický směšovač 5 x Návod k montáži
Obal	Krabička
Balení	20 ks.
GTIN (EAN-Code)	4048962541649

Závitová tyč( Ø x Délka )	M16 x 344 mm
Závit( M )	—
Připojovací závit( A )	M12
Celková délka( l )	380 mm
Utahovací moment( T_inst )	20 N·m
Obsah	20 x TherMax II M16x380 20 x Sítko do děrovaného zdiva 20x130 5 x Bit 5 x Kovová fréza 5 x Prodlužovací hadička na statický směšovač 5 x Návod k montáži
Obal	Krabička
Balení	20 ks.
GTIN (EAN-Code)	4048962541656

Závitová tyč( Ø x Délka )	M16 x 344 mm
Závit( M )	—
Připojovací závit( A )	M12
Celková délka( l )	380 mm
Utahovací moment( T_inst )	20 N·m
Obsah	2 x TherMax II M16x380 2 x Sítko do děrovaného zdiva 20x130 1 x Bit 1 x Kovová fréza 1 x Prodlužovací hadička na statický směšovač 1 x Návod k montáži
Obal	Krabička
Balení	2 ks.
GTIN (EAN-Code)	4048962541663
